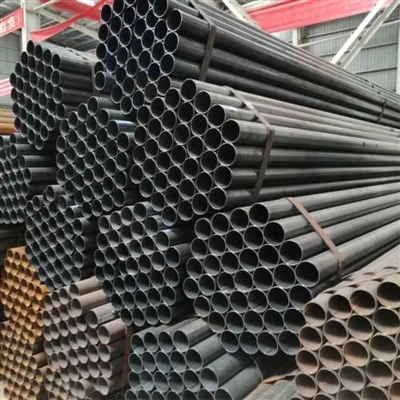

Vysokofrekvenčné zvárané potrubie

Vysokofrekvenčná zváraná rúra je oceľová rúra, ktorá využíva efekt kože a priľahlý efekt generovaný vysokofrekvenčným prúdom na spojenie oceľových dosiek. Vznik a vyspelosť technológie vysokofrekvenčného zvárania je kľúčovým procesom pri výrobe rúr ERW. Kvalita vysokofrekvenčného zvárania priamo ovplyvňuje celkovú pevnosť, úroveň kvality a rýchlosť výroby zváraných potrubných výrobkov.

Takzvaná vysoká frekvencia je relatívna k frekvencii striedavého prúdu 50 Hz a vo všeobecnosti sa vzťahuje na vysokofrekvenčný prúd 50 kHz ~ 400 kHz. Keď vysokofrekvenčný prúd prechádza kovovým vodičom, vzniknú dva zvláštne efekty: efekt kože a efekt priblíženia. Vysokofrekvenčné zváranie využíva tieto dva efekty na zváranie oceľových rúr. Takže, aké sú tieto dva účinky?

1. Efekt kože vysokofrekvenčného zváraného potrubia
Vysokofrekvenčné zvárané potrubie Kožný efekt znamená, že pri prechode striedavého prúdu určitej frekvencie cez ten istý vodič nie je prúdová hustota rovnomerne rozložená vo všetkých prierezoch vodiča. Sústredí sa hlavne na povrch vodiča, to znamená, že hustota prúdu na povrchu vodiča je vysoká a hustota vo vnútri vodiča je malá, takže to živo nazývame: "efekt pokožky". Kožný efekt sa zvyčajne meria hĺbkou prieniku prúdu, čím menšia hodnota hĺbky prieniku, tým významnejší je efekt pokožky. Táto hĺbka prieniku je úmerná druhej odmocnine odporu vodiča a nepriamo úmerná druhej odmocnine frekvencie a priepustnosti. Laicky povedané, čím je frekvencia vyššia, tým je prúd koncentrovanejší na povrchu oceľového plechu; čím je frekvencia nižšia, tým je povrchový prúd rozptýlenejší. Je potrebné poznamenať, že hoci je oceľ vodič, jej magnetická permeabilita sa bude znižovať so zvyšujúcou sa teplotou, to znamená, že keď teplota oceľového plechu stúpa, magnetická permeabilita sa znižuje a kožný efekt sa znižuje.

2. Efekt blízkosti vysokofrekvenčného zváraného potrubia
Vysokofrekvenčné zvárané potrubie Efekt blízkosti znamená, že keď vysokofrekvenčný prúd prúdi v opačných smeroch v dvoch susedných vodičoch, prúd bude prúdiť koncentrovane k susedným okrajom dvoch vodičov. Aj keď majú dva vodiče kratšiu stranu, prúd nepreteká kratšou trasou. Tento efekt nazývame: „efekt blízkosti“.
Efekt blízkosti je v podstate spôsobený účinkom indukčnej reaktancie, ktorá hrá dominantnú úlohu vo vysokofrekvenčných prúdoch. Efekt blízkosti sa zvyšuje, keď sa frekvencia zvyšuje a vzdialenosť medzi susednými vodičmi sa zbližuje. Ak sa okolo susedného vodiča pridá magnetické jadro, vysokofrekvenčný prúd bude koncentrovanejší na povrchu obrobku.

Tieto dva efekty sú základom pre realizáciu vysokofrekvenčného zvárania kovov. Vysokofrekvenčné zváranie využíva efekt kože na sústredenie energie vysokofrekvenčného prúdu na povrch obrobku; a využíva efekt priblíženia na riadenie polohy a rozsahu trasy vysokofrekvenčného prúdu. Rýchlosť prúdu je veľmi vysoká, dokáže v krátkom čase zahriať a roztaviť okraje priľahlých oceľových dosiek a realizovať tupý spoj vytláčaním.
